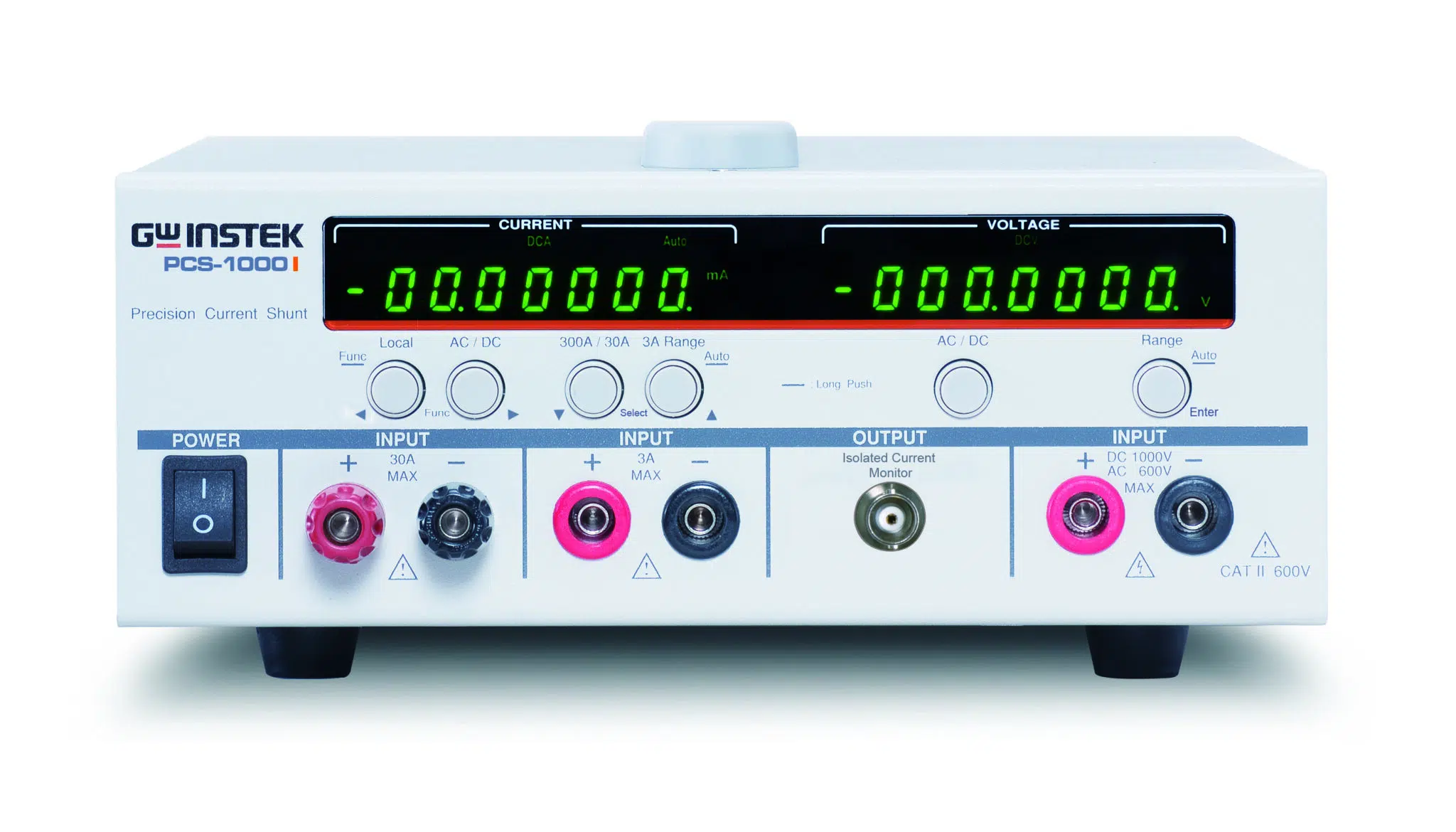

GW-Instek PCS-1000I Precisie Stroom- en Spanningsmeter
- 6 1/2 digit voltage and current measurement resolution
- Simultaneous current and voltage measurement
- Five current measurement levels (AC&DC): 30mA/300mA/3A/ 30A/300A
- AC voltage measurement levels: 200mV/2V/20V/200V/600V
- DC voltage measurement levels: 200mV/2V/20V/200V/1000V
- Standard: USB&GPIB
De PCS-1000I van GW-Instek is een hoogwaardig precisie-instrument voor stroom- en spanningsmetingen met geïsoleerde uitgang. Het instrument is uitgerust met vijf onafhankelijke shuntweerstanden voor verschillende stroommeetbereiken: 300A, 30A, 3A, 300mA en 30mA. Dit maakt het geschikt voor diverse toepassingen met verschillende stroomniveaus. Intern maakt de PCS-1000I gebruik van twee sets 24-bits ADC’s en elektronische componenten met een lage temperatuurcoëfficiënt, gericht op nauwkeurige stroommetingen van voedingen. Het instrument is zeer precies en kan worden gebruikt voor het afstellen en kalibreren van meetinstrumenten. Temperatuurschommelingen veroorzaken geen meetfouten. De PCS-1000I selecteert automatisch het optimale meetbereik met de hoogste resolutie, waardoor handmatige selectie overbodig wordt en bedieningsgemak wordt verhoogd.
Uitgang en Oscilloscoopconnectiviteit
Het apparaat biedt een BNC-uitgang die direct kan worden aangesloten op een oscilloscoop om stroomgolfvormen te observeren zonder een stroomprobe. Omdat algemene oscilloscopen meestal geen geïsoleerde kanalen hebben en hun in- en uitgang op een gemeenschappelijk punt zijn aangesloten, kunnen meetfouten optreden door de belasting van de uitgang. De geïsoleerde stroomuitgang van de PCS-1000I voorkomt deze meetfouten bij niet-geïsoleerde oscilloscopen.
Communicatie en Besturing
De PCS-1000I is een hoogprecisie AC/DC stroomshuntmeter die USB- en GPIB-communicatieinterfaces biedt voor externe bediening. Het ondersteunt gelijktijdige metingen van spanning en stroom. Met SCPI-commando’s kunnen gebruikers het instrument via een pc aansturen en meetgegevens uitlezen.
Toepassingen
Dankzij de hoge precisie, automatische bereikselectie en geïsoleerde uitgang is de PCS-1000I ideaal voor het afstellen, kalibreren en nauwkeurig meten van stroom in diverse industriële en laboratoriumomgevingen. De PCS-1000I van GW Instek combineert precisie, gebruiksgemak en betrouwbaarheid in één instrument, waardoor het een waardevolle aanvulling is voor professionele meetopstellingen.
